無線充電多線圈組裝機

1.工藝流程：鋁塊一面貼雙面膠（帶型紙）---鋁塊另一面貼雙面膠后組裝磁片---磁片上面貼帶銅線的泡棉---磁片及泡棉上貼雙面膠后在上面組裝線圈；

2.來料方式：雙面膠、銅線泡棉均為卷料供料，鋁塊、磁片、線圈為托盤上料；

3.精度效率：0.1mm，4S/個；

本機特點：

1、機器采用運動控制+CCD視覺定位方案，使用方便靈活高速，貼裝精度更高。

2、多臺簡單機器組線完成較復雜工序貼裝，工作效率更高。

3、本流水線機器采用標準化模塊設計，依產品結構不同，可任意組合各機器使用，完成不同工序和功能貼裝。

4、自主研發多功能輔料供料器，能兼容各類非標異形輔料，具有剝離精度高速度快的優點。

5、專業開發的特殊吸嘴，保證吸取成功率和精度。

6、取貼標機械手采用高速伺服電機驅動，執行機構使用高精度滾珠絲桿、直線導軌等，運行速度快、精度高。

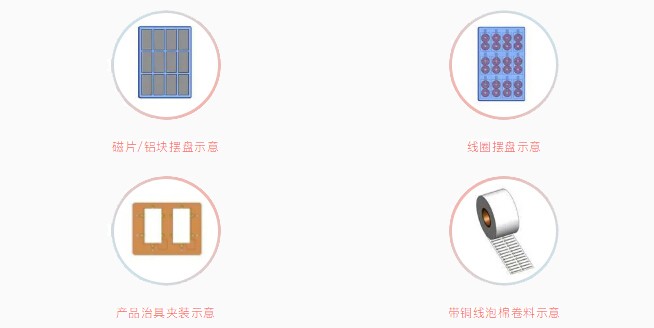

物料來料規范：

來料方式說明：

擺盤來料：鋁塊、磁片、線圈，共3種；

卷料來料：鋁塊底部泡棉雙面膠、鋁塊正面3M雙面膠、二維碼標簽、貼銅線泡棉雙面膠、貼線圈3M雙面膠、貼線圈泡棉雙面膠，共6種；

自動供料：長銅線、短銅錢共2種，分別由兩種自動理料機，逐個順序送出。
