高臻口罩機核心技術走進高端領域

發布者：高臻智能     時間：2023-03-10

近期由于甲流感的爆發，口罩又一次重視起來了，導致口罩?jǐn)?shù)量的需求增加?？谡謾C(jī)也倍受交注，現對平面口罩機生產工序技術做一個簡單分享，獻給有需要的朋友，希望對大家有幫助。

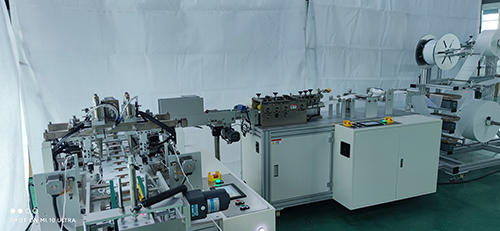

一、口罩機工作順序

1、口罩主體從上一道工序，輸送到入料處，跟隨步進式輸送線前進；

2、經過耳帶熔接機構，將耳帶熔接在口罩主體上；

3、經過耳帶折疊機構，將耳帶向內折疊；

4、完成的口罩進入碼垛機構，然后每碼垛 10 個，放到下料輸送帶，再由人工取走。

二、值得一說的口罩機的核心點

1、步進式輸送線

輸送線將口罩主體輸送到口罩停止位→ 耳帶處理機構，將耳帶放置在口罩兩端 → 壓緊機構下壓→ 超聲波熔接機工作，將耳帶熔接在口罩上。

2.耳帶從上面的耳帶卷下來后，從耳帶出口出來→ 最右側的筆形氣缸驅動拉耳帶夾子，夾住耳帶出來→ 耳帶兩端夾子，夾住耳帶→ 剪刀將耳帶剪斷，耳帶兩端夾子將耳帶兩端放置到位→ 執行熔接動作→ 重復以上動作。

3.耳帶兩端夾子旋轉時，上下氣缸提起；到位時，上下氣缸下降。夾子旋轉驅動氣缸，通過驅動齒輪齒條機構，將直線運動轉化為旋轉運動Ps：各代機型中這部分的結構略有不同。

備注：圖中兩個夾子只是展示了兩個不同的狀態，實際使用中是對稱的。

4. 耳帶折疊機構并不復雜→ 口罩載具輸送口罩，經過耳帶導流板時，將耳帶折起 90°（口罩下壓輪的作用是防止在導流時，口罩被帶起來）→ 到達位置后，下壓氣缸往下，壓住口罩，然后耳帶翻折氣缸把耳帶向前推到口罩上，退回→ 熔接導柱下壓，壓住耳帶和口罩主體的接觸點，然后加熱。

高臻【口罩機】廠家在定制設備方面，經驗豐富，不管是定制還是標準定制都有做過非常多的案例，如平面口罩機、魚型口罩機、KN95口罩機、兒童口罩機等；也可以進入網站www.0759jobs.com點擊“客戶案例”查看更多關于口罩機的案例，了解更多詳情或定制案例視頻。
